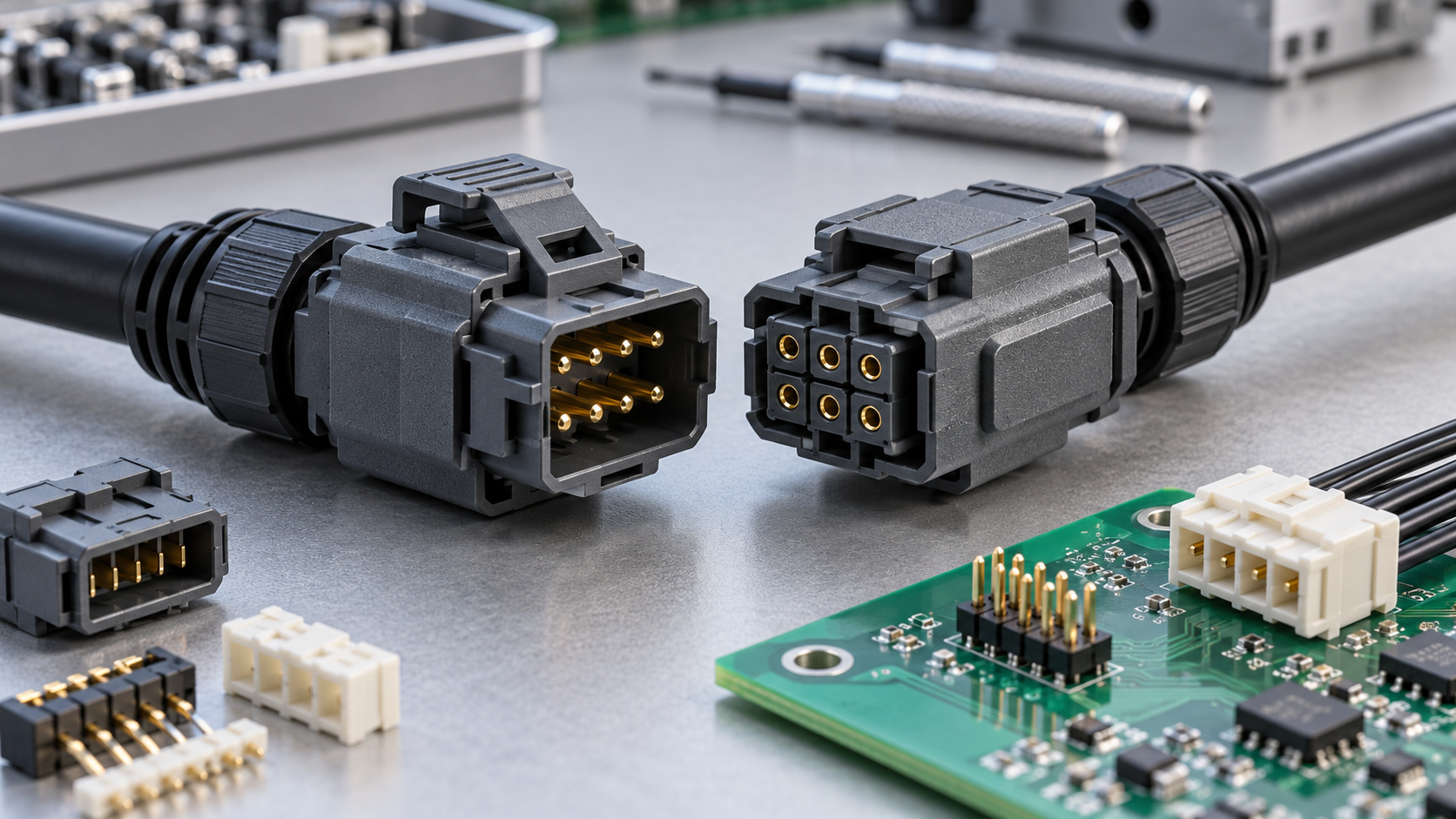

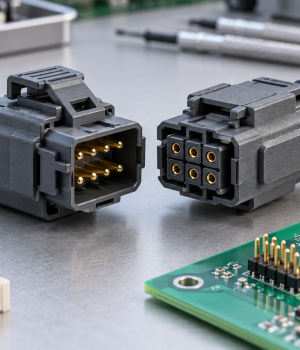

Разъём выбирают под электрическую схему, способ монтажа и условия работы устройства. Внешне похожие детали могут различаться шагом контактов, допустимым током и устройством фиксатора. Сравнивая разъёмы в каталоге https://www.necspb.com/catalog/razemy/, стоит опираться на чертежи и документацию производителя, а не только на фотографию. Сначала определяют, что предстоит соединить: кабель с платой, две платы или отдельные жгуты. Совпадение числа контактов само по себе не подтверждает совместимость.
Электрические параметры и размеры
Рабочий ток проверяют с учётом сечения провода, температуры и количества одновременно нагруженных контактов. Значение из краткого описания нельзя автоматически переносить на любой режим. Допустимое напряжение должно соответствовать условиям применения соединителя. Для передачи быстрых сигналов дополнительно оценивают характеристики, влияющие на качество передачи. По чертежу сверяют шаг, габариты, положение ключа и размеры посадочного места. Ошибка в доли миллиметра может помешать установке детали на плату.
В перечне требований полезно указать:
- число и расположение контактов;
- рабочие ток и напряжение;
- шаг и размеры корпуса;
- сечение подключаемого провода;
- способ монтажа и фиксации;
- температурный диапазон;
Такой список помогает сравнивать модели по одинаковым критериям и исключать неподходящие варианты до заказа.
Монтаж и условия эксплуатации
Для кабельного соединения выбирают подходящий способ заделки: обжим, пайку или винтовое крепление. Обжимной контакт должен соответствовать проводу и применяемому инструменту. На плате учитывают технологию монтажа и доступное пространство вокруг корпуса. Если кабель испытывает натяжение, предусматривают разгрузку, чтобы усилие не передавалось на контакты. При вибрации оценивают надёжность защёлки и крепления. Для влажной или пыльной среды проверяют степень защиты и условия, при которых она обеспечивается.
Совместимость удобнее проверить в три шага:
- Сопоставить обозначения обеих частей и убедиться, что производитель допускает их соединение.
- Проверить по чертежам ключи, ориентацию контактов и все размеры креплений.
- Собрать образец и оценить фиксацию, нагрев под нагрузкой и удобство обслуживания.
Испытание образца особенно полезно перед закупкой партии для серийного изделия.
Что уточнить перед покупкой
В заявку включают полное обозначение разъёма. Компании «Невские электронные компоненты» также передают количество и требования к допустимым заменам. Корпус, контакты, уплотнения и ответная часть могут заказываться раздельно. Для обслуживаемого узла уточняют ресурс соединений. Это помогает избежать ситуации, когда нужная деталь есть, а собрать рабочее соединение невозможно.
